一、產(chǎn)品簡介

混凝土復(fù)合防凍減水劑是由早強(qiáng)和防凍組份，復(fù)合減水和引氣組份組成的一種復(fù)合型防凍劑，該防凍劑具有摻量低、早強(qiáng)高、不含氯鹽、阻止鋼筋銹蝕、使用方便可靠、防凍效果顯著等特點(diǎn)，可廣泛用于工業(yè)及民用建筑的各種混凝土工程。混凝土中可摻加本品，可在日最低溫度-20℃以上進(jìn)行現(xiàn)澆混凝土冬季施工，不必采取加熱養(yǎng)護(hù)措施，即可使新拌混凝土免遭凍害，在負(fù)溫下凝結(jié)硬化，并在規(guī)定時(shí)間內(nèi)達(dá)到預(yù)期強(qiáng)度。

二、技術(shù)指標(biāo)

                                                                                               均勻性指標(biāo)

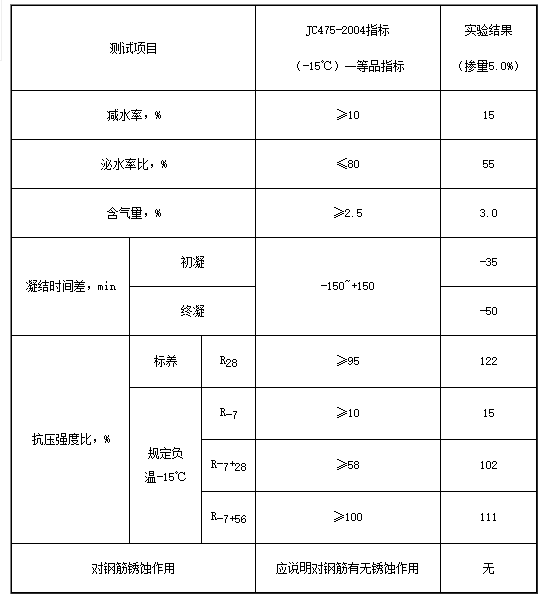

                                                                    摻加混凝土復(fù)合防凍減水劑的混凝土性能

三、主要性能

1、本品不含氯鹽，對(duì)鋼筋無銹蝕危害，適用于各種鋼筋混凝土工程。

2、本品不含K2CO3等強(qiáng)堿性物質(zhì)，對(duì)人體無堿性腐蝕，無速凝現(xiàn)象，不影響施工作業(yè)時(shí)間。

3、本品減水率大于12%，且對(duì)各種硅酸鹽水泥有廣泛的適應(yīng)性。

4、本品可用于日最低氣溫-20℃條件下施工的混凝土工程或日最低氣溫-20℃條件下施工的砂漿工程。

四、使用方法

正溫下用做早強(qiáng)劑的摻量為：2~3%。

負(fù)溫下?lián)搅浚?5℃摻3~4%；-10℃摻4~5%；-15℃摻5~7%.

本品可直接與集料共同投入，攪拌時(shí)間需延長2~3min。

每到一批貨，必須實(shí)驗(yàn)試配合格，方可使用。

五、施工要求

1、攪拌前，用熱水或蒸汽沖洗攪拌機(jī)。先加入砂子、石子和熱水?dāng)嚢?min，再加入水泥和HSD混凝土復(fù)合防凍減水劑攪拌3min。攪拌用水的溫度根據(jù)確?；炷寥肽囟取?0℃來確定。

2、在滿足正常施工情況下，盡量減少用水量；因?yàn)榛炷林杏坞x水量增加，抗凍性能明顯下降。摻防凍劑的混凝土拌和物具有干而不硬的特點(diǎn)，注意控制新拌混凝土的坍落度不要過大。

3、砂、石要用帆布或塑料布覆蓋，防止砂石凍結(jié)。水泥不得直接加熱，在使用前1天運(yùn)入暖棚內(nèi)存放，使它保持正溫。

4、混凝土在澆筑前，應(yīng)清除模板和鋼筋上的冰雪和污垢。但不得用蒸汽直接融化冰雪，以免再度結(jié)冰。及時(shí)清除容器中粘附的混凝土殘?jiān)⒓皶r(shí)清除冰雪凍塊，容器用后要蓋嚴(yán)保溫。新澆混凝土的外露表面，及時(shí)用塑料膜及保溫材料覆蓋，在負(fù)溫條件下養(yǎng)護(hù)，混凝土不得澆水。按隨澆筑、隨振搗、隨覆蓋的原卿連續(xù)作業(yè)。

5、水泥用選用硅酸鹽水泥或普通硅酸鹽水泥。砂、石要清潔過篩，不得含有冰、雪等凍結(jié)物及易凍裂的物質(zhì)。摻本品的混凝土水泥用量不宜小于300kg/m3，水灰比不宜大于0.6。

6、根據(jù)《混凝土外加劑應(yīng)用技術(shù)規(guī)范》GB50119-2003的要求，摻加各種防凍劑的混凝土的出機(jī)溫度不得低于10℃，入模溫度不得低于5℃，混凝土澆筑后應(yīng)覆蓋保溫，防止干凍失水。

7、本說明書未盡事宜，請(qǐng)遵守《鋼筋混凝土工程及驗(yàn)收規(guī)范》JBJ204以及《混凝土外加劑應(yīng)用技術(shù)規(guī)范》GB50119-2003中的有關(guān)規(guī)定。

六、包裝貯存

運(yùn)輸時(shí)，粉劑要特別防止鋒利物刮碰，避免破包受潮。25kg/袋。

本劑如有受潮結(jié)塊現(xiàn)象，粉碎通過0.315mm的篩子，然后再使用。
